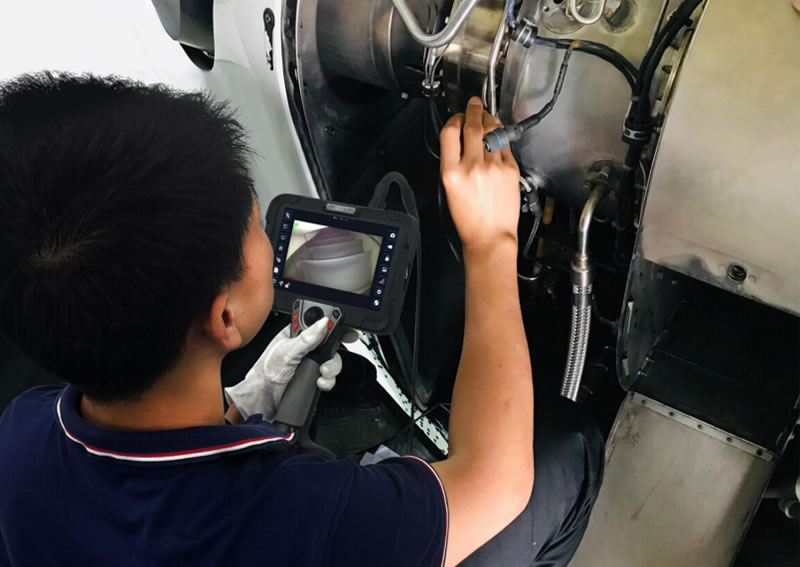

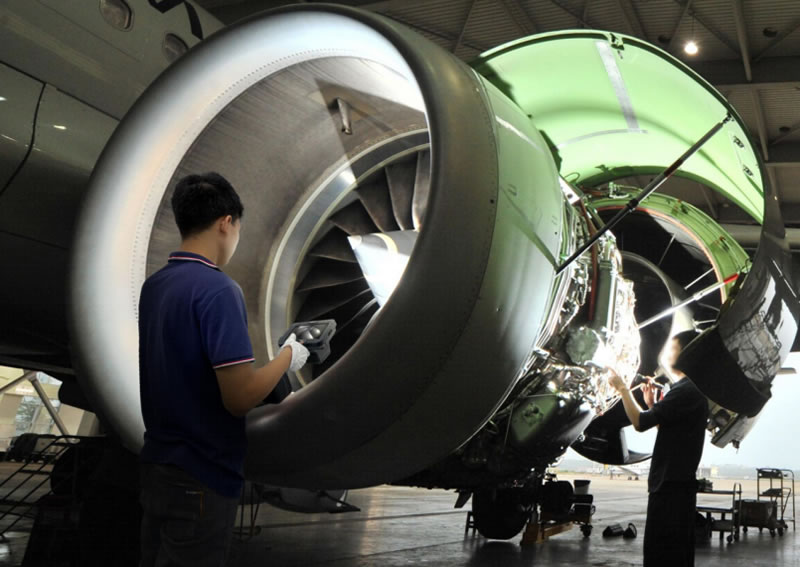

一、满足多种检测环境要求，应用场景广泛
超强图像处理系统，还原真实图像效果，产品坚固耐用，适用于多种应用场景。

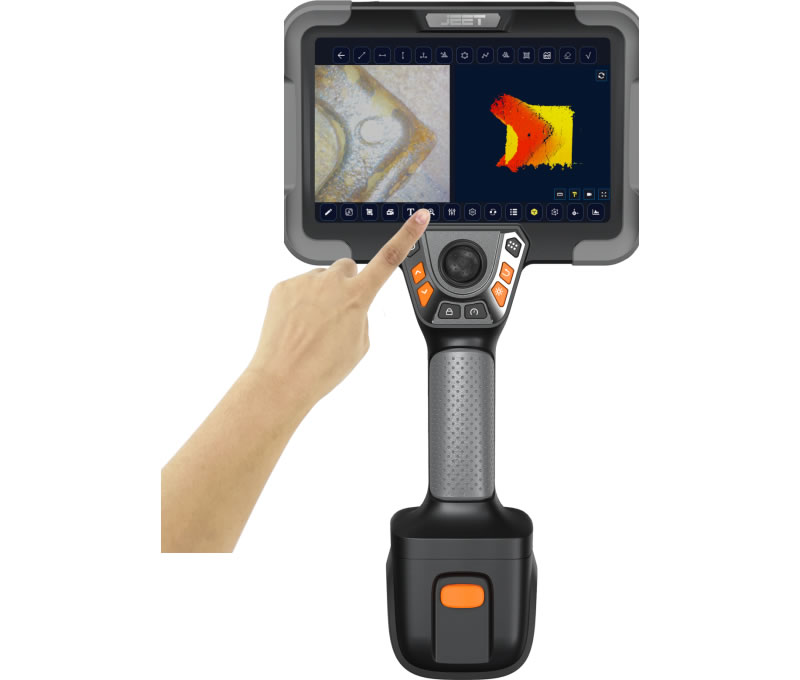

智能触控屏,还原真实图像效果
1、7英寸智能触控屏，触控灵敏操作精准
2、可调节屏幕亮度，图像清晰可见
3、超清画质，高度还原图像真实效果
4、图像效果参数化调节，随时掌握缺陷情况
坚固耐用,适用于不同场景
1、4层耐磨钨丝管线，耐磨性是普通管线的20倍↑
2、探头、物镜、管线达到IP67防水
3、外壳使用工程合金+航空铝合金材料，坚固耐用
4、产品经过严格的高低温、跌落、震动等测试
二、智能文件管理，提供专业的检测报告
MDI报告功能，生成检测报告
1、选取照片，在图片下方对缺陷进行文字描述
2、涂鸦注释，可在图上直接圈出缺陷、裂纹
3、水印注释，可自定义“合格、裂纹”等标记
4、生成报告，可U盘保存、内部储存或者蓝牙
5、传输至移动设备
智能便捷管理文件
1、文件名可预设或重命名
2、可新建文件夹， 以便快速找到文件
3、支持图片/视频预览、可涂鸦注释图片
4、可一键删除或者导出图片、录像与检测报告
三、3D云图扫描建模、快速测量
三维测量，测量精度≥95%
1、点到点、点到线、多段线、面积、深度等多种测量方式
2、测量精度≥95%，测量结果标准精度值0.1mm，最小精度值0.01mm
3、微调导航键与视窗辅助，微调选点，置信度辅助选点，精准测量
4、即拍即测，测量图像支持重复测量

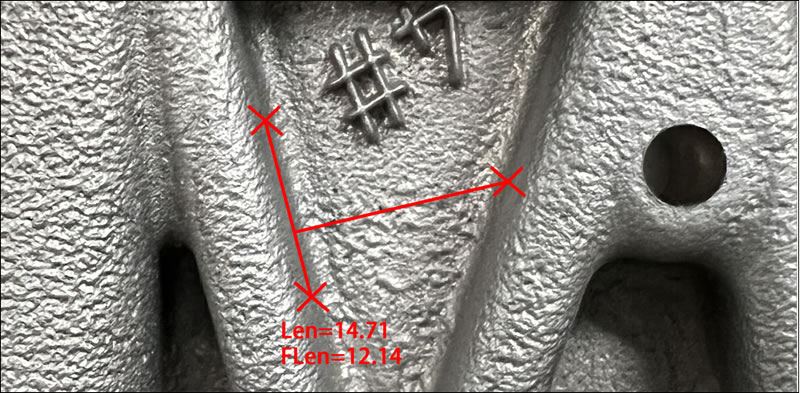

点到线测距离

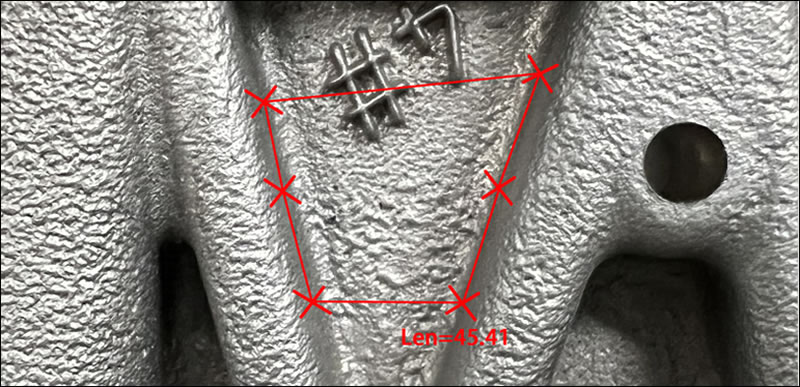

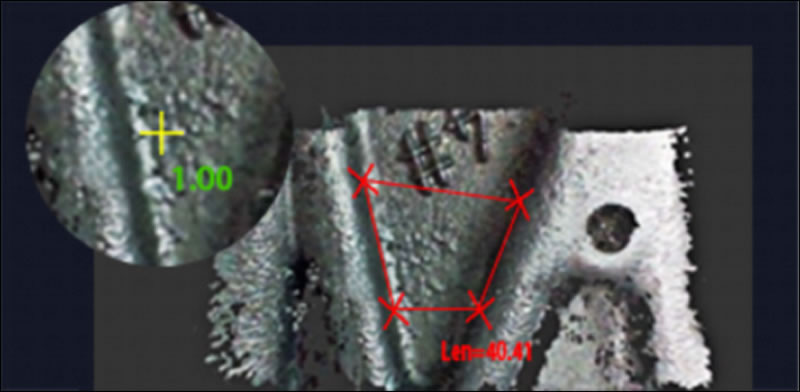

测量周长

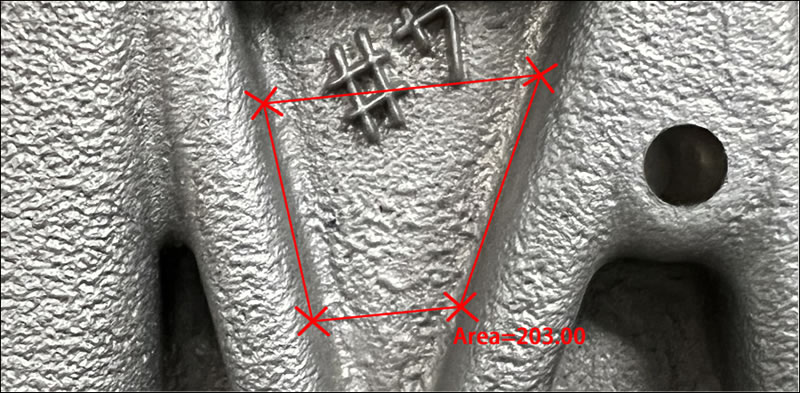

测量面积
置信度辅助选点
高精度快速全局扫描3D云图
1、快速全局扫描查看3D实物云图
2、垂直深度云图，最大深度自动测算
3、3D云图XYZ坐标显示，任意剖视图，轻松定位内部缺陷深度、高度差等位置
4、基准平面平移，深度值实时变化

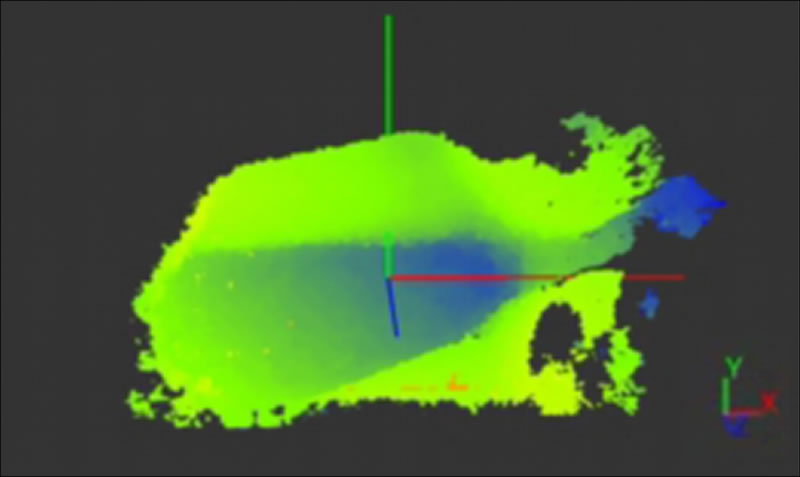

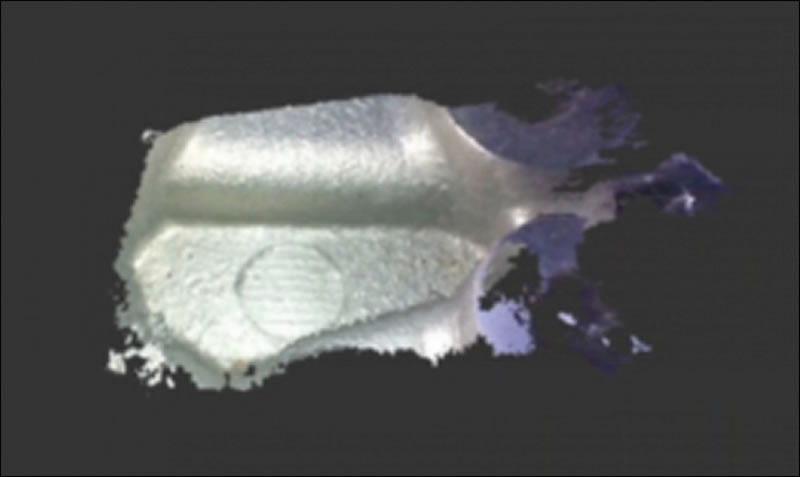

3D实物云图

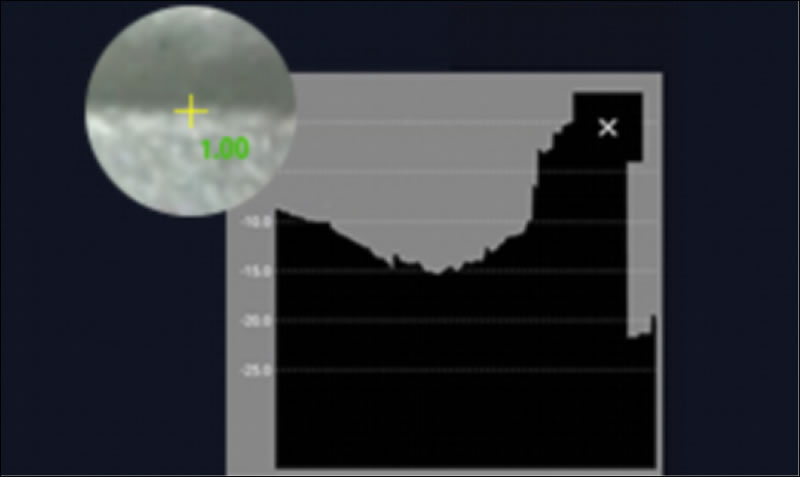

垂直深度云图
剖面图
云图三维坐标
四、灵敏电控转向，超强管线兼容
360°电控灵活转向，180°超大弯曲角度，精准转向定位，检测更高效，便捷。
模块式设计，主机系统、管线系统、电源系统可拆卸分离
自主更换1.0mm~8.0mm管线系统，适应不同工况需求
获得多项发明专利，软件著作权，通过ISO9001/14001体系认证，信用等级认证，GJB9001国军标体系认证，CE、ROHS认证，防爆合格认证，公安部检测中心认证，赛宝实验室可靠性测试，特检院质检报告等。
五、技术参数
| 主机系统 | |||
| 整机结构 | 手持一体化主机 | 标准精度值 | 0.1mm |
| 屏幕尺寸 | 7英寸触摸屏 人性化界面按键 | 最小精度值 | 0.01mm |
| 外壳材质 | 工程合金材料+航空铝合金 | 准确度 | ≥95% |
| 管线材质 | 耐磨钨合金丝编制管 | 转向方式 | 360°电动一体转向结构 |
| 屏幕分辨率 | 1920*1200 | 探头定位 | 转向锁定，可微调探头 |
| 光源 | 光纤/LED | 有效工作长度 | 1.5m/2m/3m（其它长度可定制） |
| 弯曲角度 | 180° | 续航时间 | 4小时，可支持在线充电使用 |
| 视场角 | 90°/120° | 电池容量 | 7.4V/6400mAH |
| 视频输出 | HDMI同屏输出 | 储存介质 | 内存储/SD卡/U盘（选装） |
| 防水、防尘等级 | 探头、物镜、管线能承受IP67防水 | 整机重量 | 约2.3kg |
| 操作系统 | 实时智能多任务操作系统 | 兼容性 | 兼容不同规格的管线系统 |
| 数据接口 | USB×1 、mini HDMI×1、Type-c×1、SD卡口×1、3.0耳机孔×1 | ||
| 标准配置 | 专用仪器箱、内窥镜、电池模块、充电器、读卡器、储存卡、数据线、使用说明书、合格证等 | ||
| 管线系统 | |||||||
| 探头直径 | 像素 | 有效工作长度 | 视向 | 景深 | 视场角 | 光源 | 弯曲方向 |
| 8.0mm/ 6.0mm | 100万 支持测量 | 1m~10m以下 | 直视 | 10-100mm/20-120mm | 120° | LED/光纤 | 360°转向 |
| 侧视 | 3-25mm/10-110mm | 90°/120° | LED | 360°转向 | |||
| 100万 | 1m~10m以下 | 直侧视 | 直10-100mm | 直120° | LED | 360°转向 | |
| 侧3-25mm/10-110mm | 侧90°/120° | ||||||
| 3.8mm | 30万支持测量 | 1m~10m以下 | 直视 | 10-100mm/20-120mm | 120° | LED/光纤 | 360°转向 |
| 100万 | 侧视 | 3-25mm | 90° | LED | 360°转向 | ||
| 30万 | 1m~5m以下 | 直侧视 | 直5-50mm | 直120° | LED | 360°转向 | |
| 侧5-50mm | 侧120° | ||||||
| 2.8mm | 30万 | 1m~5m以下 | 直视 | 5-50mm | 120° | LED/光纤 | 360°转向 |
| 侧视 | 5-50mm | 120° | LED | 360°转向 | |||
| 2.2mm | 30万 | 1m~3m以下 | 直视/侧视 | 5-50mm | 120° | LED/光纤 | 360°转向/两方向 |
| 1.8mm | 30万 | 1m~3m以下 | 直视 | 5-50mm | 120° | LED/光纤 | 两方向 |
| 1.0mm | 16万 | 1m~3m以下 | 直视 | 5-50mm | 120° | LED/光纤 | 无转向 |
| 产品功能选型 | |||||
| 型号 | JXS | JXP | 型号 | JXS | JXP |
| 拍照：jpg | √ | √ | 无线图传：无线传输图像到手机、电脑等终端 | √ | √ |
| 录像：MP4 | √ | √ | 探头温度显示：探头温度显示、高温报警（选配） | √ | √ |
| 导向控制：快速/慢速电动导向调节、自动复位 | √ | √ | 异物抓取钳：在观察高清视频检测图像的同时可对异物进行抓取（选配） | √ | × |
| 探头锁定：转向锁定，可步进微调 | √ | √ | 电动光学变焦：光学变焦调节景深，实现多焦距检测，景深范围可覆盖2mm~∞，变焦响应≤20ms（选配） | √ | × |
| 照明：灯光连续自动调节和5档手动调节 | √ | √ | 矢量图坐标：屏幕上显示导向方位及弯曲度的矢量指示图 | √ | √ |
| 放大：8倍放大 | √ | √ | 智能文件管理：支持对内存储、SD卡和USB存储介质中的文件进行复制、重命名、删除、生成报告等操作 | √ | √ |
| 图像显示比例：图像1:1/全屏 | √ | √ | |||
| 图像分辨率：1920 x1080/1280 x 720/640 x 480 | √ | √ | |||
| 图像调节：亮度、对比度、伽马、色度、饱和度、锐度 | √ | √ | 多国语言选择：简体中文、繁体中文、英语、德语、日语、韩语、法语、意大利语 | √ | √ |
| 图像特效：负片、黑白 | √ | √ | |||
| 白平衡：自动白平衡 | √ | √ | MDI报告生成软件：选择图片、对它进行涂鸦注释，在图片下面编辑文字说明，创建检测报告，蓝牙传输检测报告 | √ | √ |
| 图像冻结：冻结查看，调用画笔实时涂鸦保存 | √ | √ | |||
| 图像镜像、旋转：0°、90°、180°、270° | √ | √ | 三维测量：点到点、点到线、点到面测深度、面积、周长等，微调导航键与视窗辅助、置信度辅助选点，测量图像可重复测量 | × | √ |
| 涂鸦注释：文字注释、涂鸦、水印 | √ | √ | |||
| 双摄预览：双摄像头动态同屏显示 | √ | √ | |||
| 画中画：主屏图像与小窗照片任意切换 | √ | √ | 3D云图：垂直深度云图、3D实物云图、局部剖面、任意剖面、云图XYZ坐标显示、最大深度自动测算、剖面视图查看、基准面平移并实时显示深度尺寸 | × | √ |
| 直侧同屏：直视画面和侧视画面同屏显示 | √ | × | |||
| 延时曝光功能 | √ | √ | |||
| 可选光学镜头参数 | |||||
| 镜头型号 | JT-01 | JT-02 | JT-03 | JT-04 | JT-05 |
| 直径（mm） | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 |
| 像素 | 100万 | 100万 | 100万 | 100万 | 100万 |
| 硬质部分（mm） | 15.8 | 13.6 | 13.6 | 15.8 | 13.6 |
| 视向 | 90° | 0° | 0° | 90° | 0° |
| 视场角 | 90° | 120° | 120° | 90° | 120° |
| 景深（mm） | 10-100 | 10-110 | 20-∞ | 5-50 | 5-50 |
